소규모 IoT 측정기기 부착

IoT기술을 활용하여 환경오염 방지시설의 상태정보 신호를 수신하여 효율적인 관리를 할 수 있도록 하는 분야임

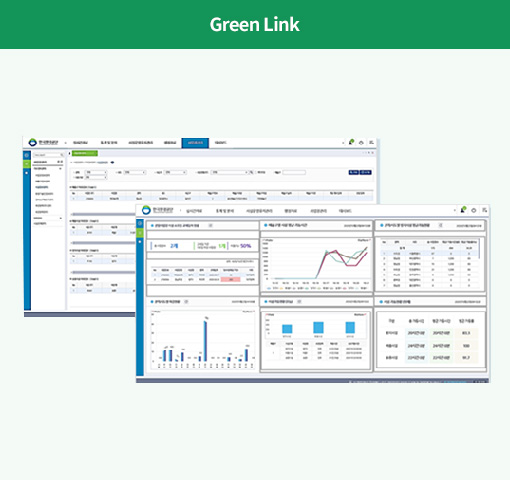

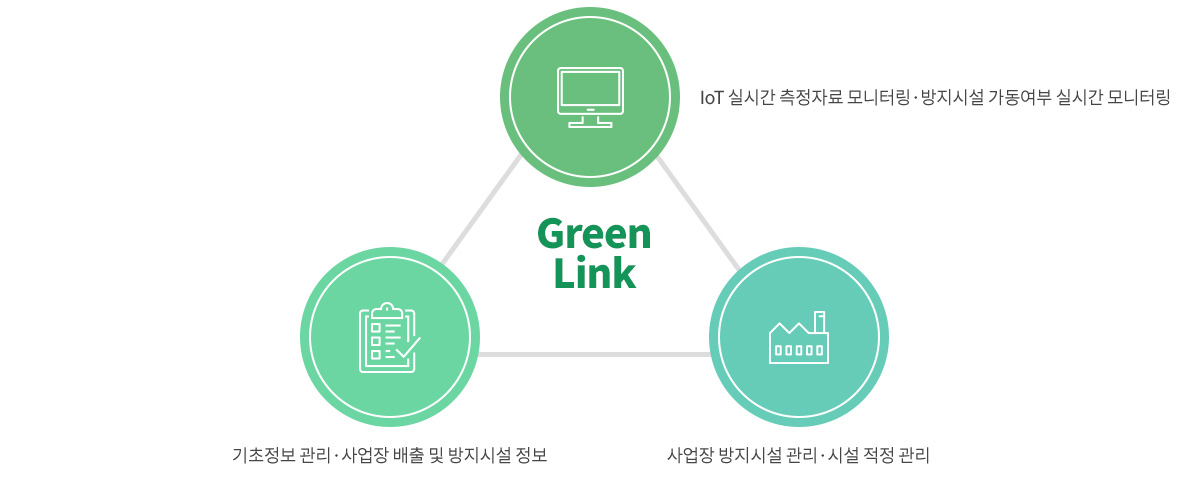

소규모대기배출시설 관리시스템(GreenLink, 그린링크)은 IoT기술을 활용하여 방지시설 상태정보 신호를 기반으로 효율적인 대기배출시설의 관리를 목적으로 구축된 시스템임

대기환경보전법, 소규모 사업장 방지시설 설치지원 국고보조금 업무지침, 환경부 대개관리과 연계

제품 사양(Technical Specification)

자회사인 ㈜기후위기대응연구원에서 제품을 생산하고 ㈜엔키이앤씨에서 설치 및 A/S를 담당하고 있음

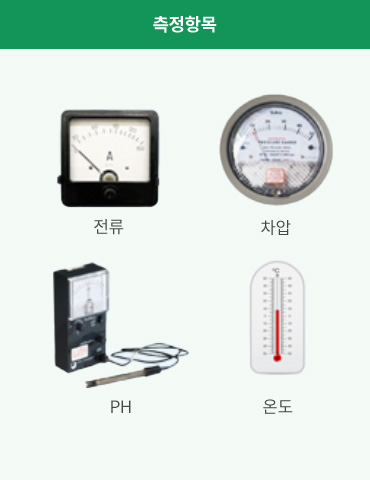

수신항목

전류 : 0 ~ 1,000A

차압 : 0 ~ 500mmH2O

pH : 0 ~ 14

온도 : -50 ~ 400℃

제품구성

GATEWAY 본체(CCIOT-S-01/CCIOT-D-01) VPN 계측기(전류계, 차압계, 온도계, pH계)

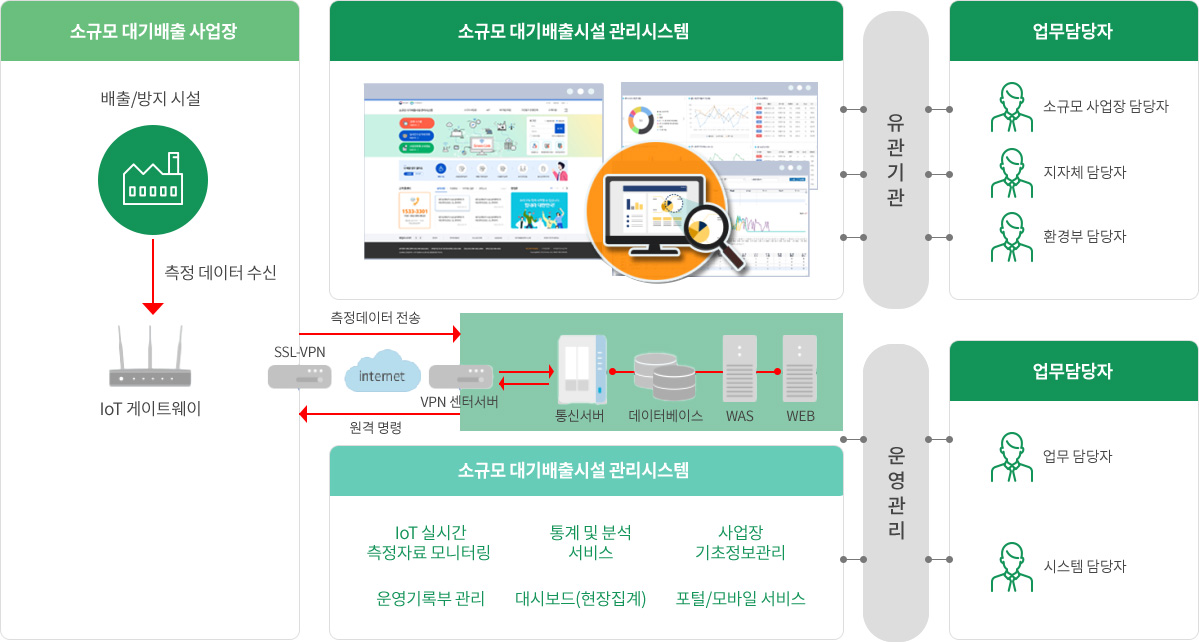

각종 계측기에서 측정된 측정자료를 수집하고
실시간으로 표시하며 유/무선 방식을 통해 관제시스템
(그린링크시스템, Greenlink.or.kr)으로 전송하는 장치

  • · 단수 : CCIOT-S-01
  • · 복수 : CCIOT-D-01
  • · 교반 : CCIOT-A-01
  • · 다배출 : CCIOT-M-01

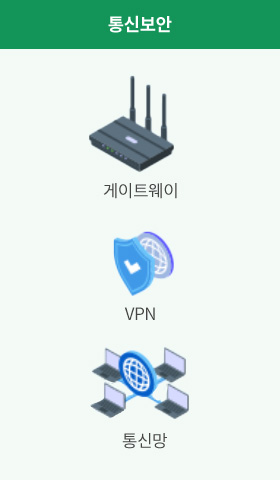

인터넷망을 전용선처럼 사용할 수 있도록
보안 통신체계와 암호화 기법을 제공하는 통신 장비

  • · IoT Gateway 또는 통신장치(통신모듈)에서
    SSL(Secure Socket Layer) VPN 통신 채널을 제공하여야 함
  • · 장비 호환성 및 상호운용성 검증을 위해
    반드시 환경진단과 사전 협의 필요

배출 및 방지시설 가동 여부를
확인하기 위한 측정 장치

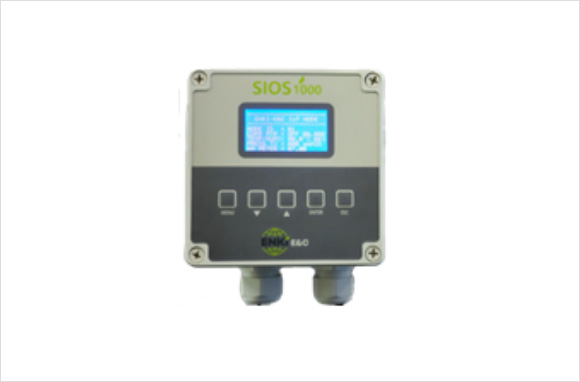

사물인터넷 게이트웨이 (IoT Gateway)

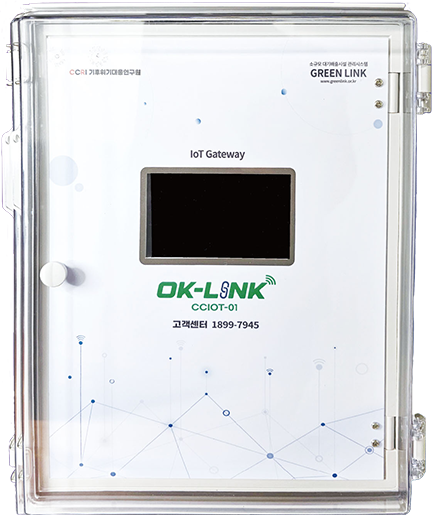

IoT Gateway (CCIOT-01)
  • · 한국환경공단프로토콜 인증제품
  • · 복수(CCIOT-D-01) 인증완료 (최대4계측)
  • · 교반운전(CCIOT-A) 인증완료
  • · 다배출운전(CCIOT-M-01) 인증완료
  • · 센서보드(환경공단등록센서 최대16Channel 까지확장가능)
  • · 분산배출구조(Type 1,2)구현 완료
구분 항목 모델 및 사양
H/W CPU 누보톤 32bit Microprocessor
Memory 64MB
LAN 100Base-T
저장용량 1G NAND Flash Memory
Display 5 Inch TFT-LCD
OS Linux
Dimension 300 X 400 X 200
Input -50 ~ 400°C (Temp) Digital(4~20mA)
16Channel
0 ~ 600 (CT)
0 ~ 500mmH2O (D.P)
0 ~ 14 (pH계)
RS-485 2 Channel
24V Ground 6 Port
Ethernet 1 Port
USB 1 Port
S/W 프로토콜 최신 프로토콜 적용
데이터 저장기간 30일(공단 권장 사양)

계측기기 (IoT Sensor)

전류계 차압계 온도계 pH계
구분 전류계 차압계 온도계 pH계
측정범위 0 ~ 1,000A 0 ~ 1,000mmH2O -40 ~ 500℃ 0 ~ 14
오차 ±5% ±1% ±0.5% ±1%
동작온도 -40 ~ 80℃ -40 ~ 70℃ -20 ~ 60℃ 0 ~ 80℃
형식 - - PT100Ω -
온도보상 - - - 0 ~ 100℃
운용전원 - DC24V - AC220V, DC24V 겸용
  • · 환경부사물인터넷측정기기설치, 운영가이드 규격준수(공인시험기관성적서제공)
